南方隔膜計量泵的維修方法
日期：2015/11/6 10:59:19 | 人氣：682 | TAG
一、隔膜計量泵小修
(1)檢查緊固各部連接螺栓;
(2)檢查、清洗或更換單向閥座、隔膜、限位器等;
(3)檢查調整柱塞密封，視情況更換填料和柱塞;
(4)檢查清洗補油閥、安全閥，調整設定壓力;
(5)檢查潤滑油質、油量情況，視情況補充或更換;
(6)檢查電機聯軸器對中情況，更換骨架油封。
二、隔膜計量泵中修
(1)包括小修內容
(2)全面解體，清洗各零部件
(3)檢查軸瓦、銷、十字頭、滾針座、N軸、蝸輪、蝸桿的磨損狀況和配合間隙;
(4)檢查各軸承情況;
(5)檢查修理柱塞及刮油環;
(6)檢查蝸輪軸情況;
(7)機體重新找正;
(8)檢查、修理電機及電氣裝置;
(9)外表噴漆防腐。

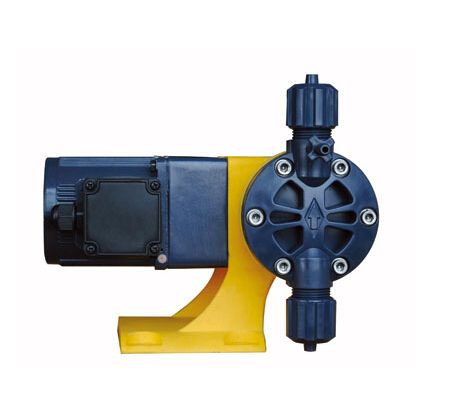

隔膜計量泵維修方法
三、檢修步驟及質量標準
1、拆下進出口管路上法蘭及閥座壓緊螺栓后，即可依次取出閥套， 閥球限位片、閥球、閥座;
2、拆下缸蓋緊固螺栓，即可取出缸蓋、隔膜、限位板;
3、把柱塞移向前死點，將柱塞從十字頭上旋出， 松開填料壓緊螺母后即可向外移出柱塞;
4、拆下隔膜液壓缸與機座的連接螺栓，即可取下液壓缸， 一般情況下，此缸都不用取下;
5、松開油環的壓蓋螺栓，即可取出填料，隔環和柱塞套;
6、松開刮油環的壓蓋螺栓，即可取下刮油環;
7、放掉傳動箱體內的潤滑油，拆下箱體后端的有機玻璃板;
8、拆電機，取出聯軸器，擰下軸承蓋壓緊螺母，將軸承蓋、軸承、 蝸桿和抽油器從傳動箱體拿出;
9、聯系儀表工，拆除行程調節電機的接線，打開調節箱蓋， 拆下調節箱壓緊螺母，旋轉調節轉盤，將調節絲桿和調節箱從上套筒上取下， 然后把上套筒從傳動箱體上拆下;
10、拆下托架壓緊螺母，將托架從傳動箱體上取出， 打開傳動箱體上蓋，從箱體拆出十字頭銷和十池頭
11、輕輕向上拉出滾針座(注意:尺可能的讓滾針留在連桿大瓦內， 以免在向上拿滾針座時，滾針掉入傳動箱內)，再小心地把滾針一根根檢出，不可遺漏;
12、一人輕輕把連桿連同偏心塊分開后取出(要注意只有在一個合適的位置才可取出);
13、向上拉出N軸，即可取出連桿、偏心塊套;
14、松開N軸上內六角螺栓，取下軸承壓蓋，卸下鎖緊螺母后，即可拆下軸承、軸承箱;
15、當需要更換蝸輪軸上軸承或蝸輪時可用力把蝸輪向上拔， 如果配合過緊而拔不出時，把箱體的地腳拆掉，把箱體吊起并倒過來， 拆開下面的軸承壓蓋膈，用銅棒敲出;
16、按拆卸的相反順序進行裝配，并達到下述要求：
(1)閥座與閥球的吻合線寬度為0.25-2.0MM，且吻合線上不得有銹蝕、麻點等缺陷，檢查時把閥球緊緊壓在閥座上， 逆光檢查吻合處有無亮光，如果兩者之間可見到亮光，可采用機加工或定心敲擊法結合修復;當不能修復時，應更換閥座;
(2)閥座與閥套裝配時，就注意調整兩者密封面之間墊片， 以中間的限位片不能上下移動，又不能壓死為最佳;
(3)檢查隔膜限位板，應無毛剌、固體顆粒存在， 整個凹面光滑平整，所有通油孔應干凈，無污物阻塞，隔膜應光滑平整，無永久性變形， 彈性良好;
(4)柱塞與填料的配合面粗糙度為Ra1.6，無拉毛跡象， 在保證外園表面粗糙度的前提下，對外園尺寸要求不嚴格， 填料在裝之前應在柱塞上試過，不能太長或太短，而且填料內圈與柱塞， 外圈與填料函都應緊密貼合，當達不到要求時，可用錘子敲擊填料:達到要求的寬度或厚度，當頭部分不要拆卸時，而僅僅只要更換填料時，只要把填料壓緊螺母松開， 油杯拆除用壓縮空氣從油杯的注油孔內強行壓進， 即可把填料從填料函內壓出;
(5)填料全部裝進之后，不應立即壓緊，而要在泵起動后， 有適量油從填料處出后，再慢慢向里壓緊填料，達到無泄漏要求;
(6)蝸桿軸頸不應有劃痕，碰傷、毛刺等缺陷:軸頸的園柱度為0.02MM，蝸桿的直線度為0.04mm/m，安裝軸承處的軸頸粗糙度為Ra0.8， 安裝油封處的軸頸粗糙度為Ra1.6，鍵槽磨損后，在結構和強度允許的情況下，可在原鍵槽120°位置上另銑鍵槽，軸嚴重磨損或有裂紋則不能繼續使用。
(7)滾動軸承
A、拆裝滾動軸承應使用專用工具，嚴禁直接敲打;
B、安裝軸承時宜用油浴法裝配，油溫不得超過120℃;
C、軸承內外圈滾道、滾動體有麻點、銹蝕、 裂紋或滾子過分松動時應作更換;
D、軸承裝入軸頸后，其內圈端面必須緊貼軸肩可用0.05MM塞尺檢查，不得通過;
(8)骨架油封如發現老化、變形、磨損及損壞應更換， 裝配前應檢查調整油封內鑲嵌彈簧的松緊程度，涂以潤滑脂，安裝時注意正反向。
(9)蝸桿、蝸輪
A、蝸輪、蝸桿齒形表面不得有裂紋、毛刺，嚴重劃傷;
B、蝸輪、蝸桿的頂間隙應為0.2-0.3M(M為模數);
C、蝸輪、蝸桿應正確嚙合，嚙合接觸面積沿齒高不少于60%，沿齒長不少于65%，正確的接合位置應接近蝸桿出口處，不得左右偏移;
D、蝸輪，蝸桿嚙合的側間隙應為0.13-0.26MM， 側間隙可用塞尺法、壓鉛法測量;
E、蝸輪、蝸桿中心距的極限偏差不超過0.09MM，可用芯棒法測量;
F、蝸輪節園處齒厚磨損的最大允許值0.24Mn(Mn為法向模數);
G、蝸輪齒圈的徑向園跳動應小于0.07MM;H、蝸桿、蝸輪的裝配應需靈活， 蝸桿在任何位置上的轉力應基本一致;
I、連桿大小瓦與滾針和十字頭銷的配合為H6/m6，粗糙度為Ra1.6，小瓦間隙允許0.04-0.09MM，大瓦允許0.1-0.2MM: 用涂色法檢查軸瓦的接觸面積，應不小于2點/CM2且分布均勻，大小瓦上不得有裂紋、砂眼、破損、氣孔等，潤滑良好;
J、滾針表面應光滑，不得有銹蝕、麻點等跡象， 如有磨損應作更換，滾針座表面粗糙度Ra0.8，不得在破損、麻點、氣蝕等現象，尺寸應符合圖樣要求;
K、偏心塊、N軸配合在粗糙度為Ra1.6，不得有麻點、氣蝕、 磨損跡象，兩者的偏心角應一致，裝配起來應上下滑動，轉動靈活， 無卡陰現象，有關應符合圖樣要求，N軸上的滾動軸承裝配好后應轉動靈活，無竄動，軸承無走外圈現象;
L、十字頭外園表面粗糙度Ra1.6，無拉毛，磨損跡象，無裂紋、砂眼、夾渣、乞孔等缺陷，十字頭與柱塞連接應可靠，有松動現象;
M、裝配時應調整上套筒與箱體之間的墊片，應使的蝸輪轉動靈活，推力軸承上下間隙超過0.05MM:裝配好后，盤車應輕松，無輕重感， 設備運行時，上下調節行程應輕松，無卡阻或輕重現象。
四、試車與驗收1、清除泵座周圍一切工具和雜物;
2、試車前檢查油位是否在規定范圍內;
3、檢查各部連接螺栓是否緊固;
4、盤車兩周，注意泵內有無異聲，盤車是否輕便;
5、打開進口閥、排氣閥，排盡泵內氣體后，接通電源，啟動設備;
6、在較低行程下，用手按下補油閥芯，排出液壓腔內空氣，直至無氣泡排出;
7、根據需要，慢慢加行程到合適位置;
8、試車必須達到下述要求：
(1)設備各部潤滑情況良好;
(2)各部無跑、冒、滴、漏現象;
(3)行程調節正常，補油閥工作正常，出口壓力達到設定值;
(4)運轉中無異常聲音;
(5)連續運轉試車時間2-3小時，各項性能達到設計能力或滿足生產需要。
9、檢修質量達到本規程標準，試車符合要求，記錄齊全、準確，按規定辦理驗收手續，移交生產使用。
